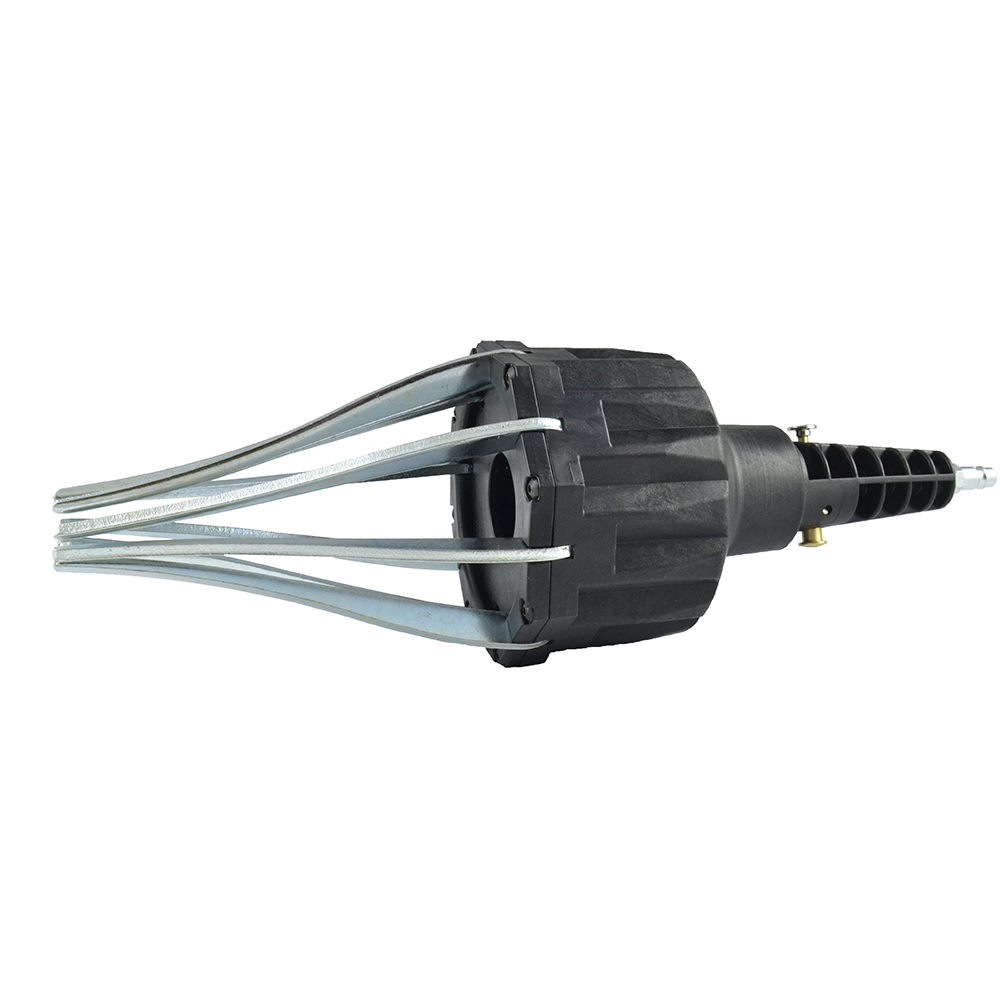

FERRAMENTA PNEUMÁTICA PARA MONTAGEM DE FOLES DE TRANSMISSÃO (8 BAR) 52994

A maquina de foles deve ser usada exclusivamente para o alongamento dos foles flexíveis
sobre conjuntos dos eixos de transmissão dos veículos.

Especificações
Pressão de funcionamento: 72-130Psi.
Dimensões: 460x140x140mm.
Diâmetro máximo: 120mm.

Segurança
Leia e perceba as instruções de segurança.
Siga-as cuidadosamente. A pressão máxima de funcionamento é de 130Psi. As ligações de
ar são perigosas. Use-as corretamente. Nunca funcione com o fole perto da face ou do corpo.
Use apenas em foles adequados. Se a ligação de ar exceder os 130Psi, coloque um regulador.
Desligue a máquina de foles após o seu uso.

Colocação em serviço
Antes de usar, verifique se os parafusos de fixação estão seguros. Se a máquina está em
perfeitas condições, verifique se não há componentes danificados. Verifique a pressão da linha de ar antes de conectar a máquina de foles. A máquina de foles deve ser usada apenas por pessoas treinadas no uso de ferramentas pneumáticas.

Manutenção
Não tente limpar ou reparar a máquina de foles enquanto a linha de ar está ligada. Não existe
manutenção de rotina nesta ferramenta. Utilize apenas peças sobressalentes originais que
possam ser obtidas junto do seu fornecedor.

Montagem / desmontagem

Não é necessária montagem ou desmontagem. O adaptador de ar pode ser trocado, se necessário. O roscado do
adaptador de ar é de 1/4 de polegada.

Operação

1. Deslize o fole para os braços da máquina, extremidade grande primeiro. Os braços irão abrir a partir da extremidade pequena do fole.
2. Pressione o botão + até abrir os braços o suficiente para passar pela junta. Mantenha as mãos livres de peças móveis.
3. A linha de ar agora pode ser agora desconectada.
Os braços permanecerão abertos até o botão - for pressionado.
4. Coloque a máquina na junta articulada e solte o botão menos. Mantenha a mão longe das peças móveis.
5. Deslize o fole da maquina para o eixo e retire da máquina para a junta articulada, deixando o fole na sua posição. Complete a instalação de maneira normal.
